GTS-306系列

冈本机床(上海)有限公司采用国外最前沿的技术,拥有一批多年从事平面磨床设计、制造、检测、售后服务的技术人员,自建厂以来本着“优质就是品牌”的经营理念,不断实践创新,强化内部管理。结合了多种磨床设计结构特性,研制出性能卓越品质超群的高精密平面成型磨床。

  • 商品详情

设备主要用途

本磨床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。

根据工件材料、形状,可采用不同的装夹、定位方法。一般平面,可以采用电磁吸盘或直接紧固于工作台上进行磨削加工;平面、直角面、任意角度、圆柱端面及其它一些特殊形状,可在夹具或多功能强力电磁吸盘上进行磨削加工。

◆型号说明

●AHR: 前后、左右自动,上下快动;

●AHD:三轴全自动,上下伺服电机,PLC程控,电子手轮,4.7寸触摸屏;

●MSI: 三轴全自动,上下/前后伺服电机,PLC程控,双轴电子手轮,10寸触摸屏。

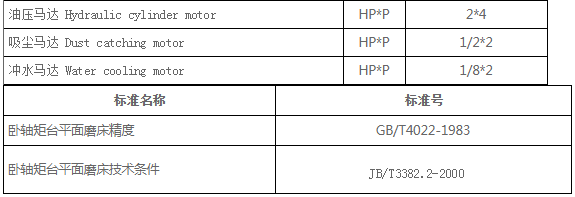

◆技术参数



◆随机附件清单

诺顿砂轮-1个

工具箱-1个

法兰-1个

一字螺丝刀-1把

十字螺丝刀-1把

砂轮修整器-1套

砂轮平衡棒-1副

砂轮平衡台-1套

两用扳手-1件

蟹目扳手-1只

刮屑板-1副

8-10开口扳手-1把

12-14开口扳手-1把

17-19开口扳手-1把

24-27开口扳手-1把

32-36开口扳手-1把

1.5-10内六角扳手-1套

地脚螺栓-视机型

设备可调垫铁-视机型

◆设备的结构

●设备的总体布局

(1) 卧轴矩台平面磨床;

(2) 砂轮架的砂轮冷却由独立的冷却系统,在每个砂轮上均有冷却液喷嘴,在设备一端有独立冷却水箱;

(3) 在磨床床身的一端,具有独立的润滑控制油箱,该润滑系统对工作台运动的导轨进行连续的润滑。

●磨床的主要机械结构特性

(1) 主要结构部分采用强度、耐磨性、耐热性均较好,减振性能良好的灰铸铁HT250。内部合理布筋增强刚性;

(2) X轴(工作台)用油压驱动做往复运动;

(3) Y轴(前后方向)采用托板式由步进电机(或伺服电机)驱动滚珠丝杆进行往复运动;

(4) Z轴(磨头)通过步进电机(或伺服电机)驱动蜗轮蜗杆带动“T”型丝杆进行往复快速升降运动,以保证其进刀精准。

●导轨形式

前后采用双“V”,左右采用一“V”一“平”铁塑导轨。

●砂轮架结构

砂轮架采用双层布筋,保证其刚性;磨头上下运动采用滑板式结构,可以辟免由于工作年限长导致进刀不准。

●整机电气系统采用多个电器组进行控制,并有以下几点:

(1)安全保护(机械互锁)指将上下进刀与砂轮转动进行互锁,只有砂轮转动时才可以进刀,能有效防止因人为操作不当引起的不必要损失;

(2)(电路的)过载是指无故障情况下电路超过满载值;

(3)紧急停止是指在某种紧急情况下需要停止时的操作;
(4)本机完成符合GB5226.1-2002/IEC60204-1:2000机械安全机械电气设备。



◆技术培训方案

设备安装,调试完成后,我公司提供现场培训,培训方案如下:

●熟悉设备性能,提供中文说明书,向受训人员讲解,使其在今后操作中,遇到问题,能够及时解决,保证设备正常运转;

●熟悉各个单元设备的操作,使受训人员能够熟悉操作各个单元设备的操作;

●熟悉整个设备流程,使受训人员能够独立操作整个设备,保证今后操作的连贯性3

●指导受训人员对设备的日常保养注意事项。

以上为我公司培训方案,如有不妥之处,也可按贵方报出的方案进行培训,最终使受训人员能够熟练掌握其设备。



◆日常保养注意事项:

尊敬的客户:为了保证机台的正常使用寿命,请需方严格按照以下保养事项执行日常保养维护工作:

●为确保机械精度,必须有定期、例行之保养实施

(1) 作业完毕,机件各处,尤其是滑动部位,应擦试干净后上油;

(2) 清除各部位之研磨屑;

(3) 必要之部位,上防锈。

●日常使用上注意事项

(1) 研磨前,请校正砂轮平衡;

(2) 必须依工物材质、硬度慎选砂轮;

(3) 主轴端与砂轮凸缘应涂薄油膜以防生锈;

(4) 请注意主轴旋转方向;

(5) 禁止使用空气枪清洁工作物及机器;

(6) 请注意油窗油路是否顺畅;

(7) 油槽内请用Mobil#1405,每3-6个月换一次。(初期宜1-2个月换油一次)。

●润滑系统之保养

润滑油于最初使用一个月以更换,以后每3-6个月后更换一次,油槽下方有泄油栓,可资利用。并请注意,换油时,将槽内部及过滤器一并清洗。



◆售后服务承诺

●设备的保修

上海冈本平面磨床终身保修,免费无偿保修壹年,保修时间从设备通过验收的验收日起; 如用户操作失误或没有保养好造成机器的损坏,由用户承担责任。

●设备的维护

(1) 对于机器出现的任何问题,做到2小时内电话响应,并保证在用户规定的时间内到达指定地点进行故障排查;上海区域范围内,保证一个工作日内(8个小时)到位。

(2) 公司客户服务部定期电话回访设备保养、使用情况,并解决使用中的各种疑问;

●设备的维修

(1)保修期结束后,对于磨床出现的各种非人为因素造成的故障维修费用,给予优惠的价格;并对于需更换的零配件      给予优惠的价格;

(2)备品,备件的支持:对于用户需要的备品备件给予优惠的价格;

●公司技术力量

(1)为了便于更好的服务于客户,随时满足需方的服务要求。冈本机床(上海)有限公司内部成立了专门的客户服务部,主要负责日常售后服务维修工作,服务人员都具备丰富的磨床维修经验,受到广大新老客户的一致好评.

(2)我公司设有售后服务热线,保证用户在使用产品的过程中,及时得到技术上的支援和服务。



◆安装调试方案:

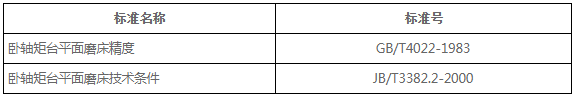

●产品制造、安装与验收主要标准




●买方需提供的产品资料

(1) 卖方向买方交付下列技术文件各3份:

①使用说明书  ②液压原理图、电气原理图、接线图及PLC梯形图  ③备件、易损件清单等;

(2) 主要外构配套件相关资料1份

(3) 产品合格证明1份

●调试方案

(1) 卖方负责将设备运输到达买方指定地点,买方应配合卖方做好卸货工作。

(2) 买方根据设备使用说明书要求,提供足量中油68#抗磨液压油及6m2三相电源线。

(3) 卖方负责对设备的安装、告水平、设备通电试运行工作。

(4) 买方根据验收标准对设备进行验收,具体验收方法如下:

本机验收需用5块直径为80mm的等高块(45#),同时磨1刀后再光3刀等高度控制在0.003mm/300mm以内;


(5) 卖方负责对买方人员进行培训,关于操作、设备维护保养及安全方面的知识。

(6) 卖方全部完成设备的运输、安装、调试及培训后,经买方验收符合要求后双方代表签署验收报告。

●交货时间及地点

签定合同后,按合同约定进行。
