GTS12外圆磨床

  • 商品详情

机床亮 点

○ 可同时磨削外圆和端面
○ HT300铸造床身,经过时效和二次回火保证优越的刚性和稳定性
○ 采用十字滑台结构,紧凑的床身,占地面积少
○ 工作台固定不动,工件锥度调好后几乎不变化
○ 砂轮线速度可达120m/s,适应普通砂轮和CBN砂轮磨削
○ 主轴适应强力的外圆和端面切削
○ 磨头角度可以调0-30度,适用端面外圆磨削

产品细节

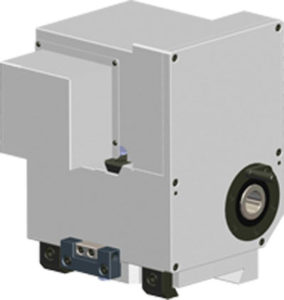

头架

头架配置可以选择呆活主轴磨削,以及呆活一体的方式。高刚性设计,适应强力切削要求,内孔跳动小于0.001mm,伺服电机驱动,转速稳定,可通过数控系统快速设置转速,避免繁琐的皮带拆装,主轴启停位置可设置,适合自动装夹工件

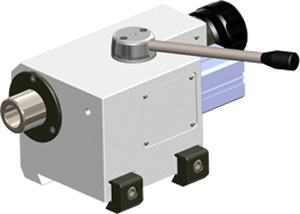

尾架

高刚性,滑动灵活,无间隙,装夹过程中,锥度不会产生变化。预紧力可通过旋钮轻松调节,套筒缩回可由气缸驱动,用以配合上料系统

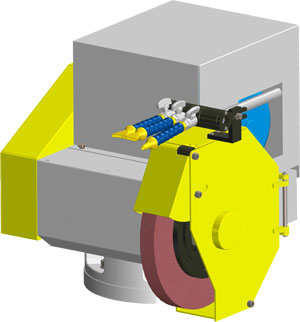

砂轮架

可旋转角度,可外圆磨削和端面磨削,尤其适合对外圆和端面有高精度要求的磨削。 标配轴承结构主轴,刚性高,适合强力切削,特别是端面磨削,静压或动静压可根据要求选配。主轴可高转速,砂轮线速度达120m/s,可用普通砂轮和CBN砂轮。 变频电机驱动,无论砂轮直径多少,都可获得所需线速度。 所有旋转部件都做到很好的防护,采用三喷嘴冷却,在高速磨削的情况下能有效冷却工件。

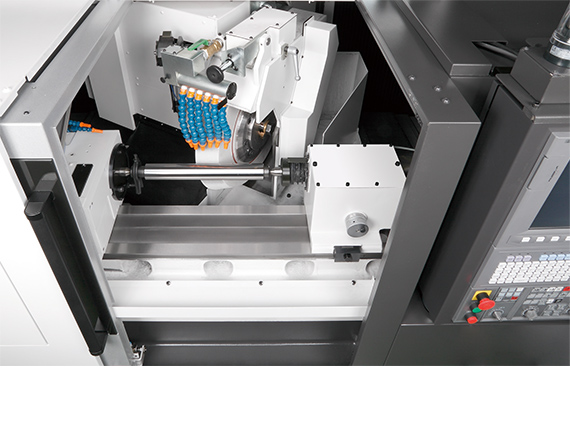

磨头可右置

磨头右置方便磨削端面和外圆

采用动压轴承结构,兼顾重磨削和高精度加工,加工时间缩短

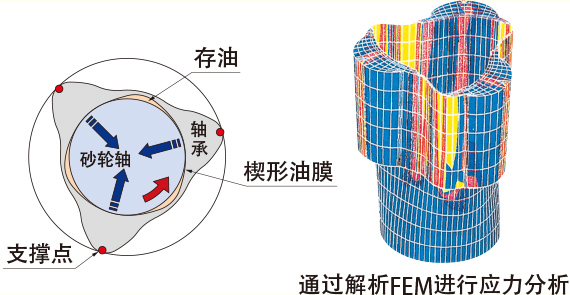

动压结构的非等圆滑动轴承砂轮轴,通过砂轮轴旋转时产生的楔形油膜压力支撑砂轮轴。除了拥有重达1t的支撑力,还可将砂轮旋转精度控制在0.01µm以下,因此不仅能够完成重磨削,同时还能实现高精度磨削。另外,由于砂轮轴不接触金属,因此原则上其性能可永久得到保持。

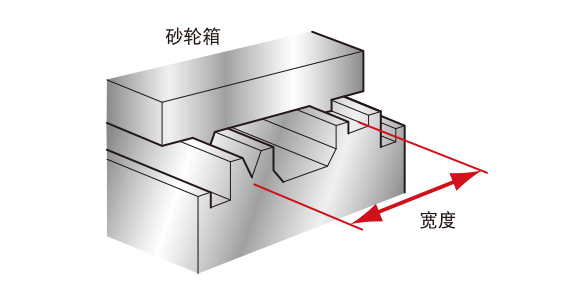

通过采用宽大的V平导轨,保持高加工效率

采用扩大了工作台导轨V平间距的宽大型V平导轨。提高工件的支撑刚性,为7.5(特殊规格15)kW的大功率磨削提供助力。宽大型V平导轨可支撑重磨削时砂轮箱承受的磨削负荷,保持高加工效率。

技术参数

X轴

Z轴

砂轮架

头架

尾架

工作精度
