GTS31复合外圆磨床

  • 商品详情

机床亮 点

■ 砂轮架在可通用型、对角型、前后排列型和批量生产型多种砂轮配置,最多能配4个砂轮也可CBN砂轮高速磨削,还可进行螺纹磨削。
■ 可实现轴套类零件在一次装夹中的各种内外圆多部位磨削,可中小批量甚至大批量磨削。
■ 砂轮架B轴采用直驱电机,配高精度光学编码器,可实现用一片砂轮磨削多个直径和多个锥面而无需修整砂轮。
■ X/Z/B轴插补可实现B+的轮廓磨削和随动功能的成型轮廓磨削。
■ 采用静压导轨,确保磨削精度和抗振性。外圆磨头主轴轴承采用独家高精度动静压轴承。内圆磨头采用高速电主轴。
■ 头架配置力矩电机直驱电机,C轴非圆磨削螺纹配圆光栅。配置万能头架即死活顶尖、活主轴头架和直驱活主轴头架,活主轴磨削圆度一般为0.4μm。
■ 尾架配有锥度微调功能,满足高精度磨削调整需求。


产品细节


可旋转的砂轮台

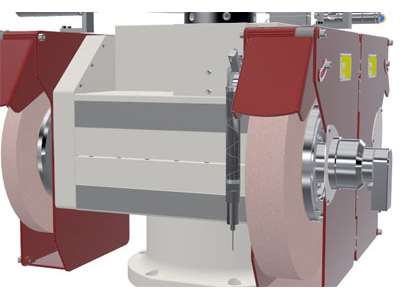

可旋转的砂轮架,标配2个外圆砂轮,可根据工艺需要选配不同的内圆外圆组合,最多可配4个磨头。旋转由高精度DD马达驱动,配备高精度的光栅,可轻易实现复杂工件的外圆,端面和内圆磨削,已经非圆磨削

内圆磨头

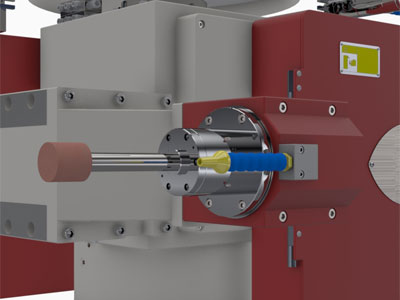

可一次性装夹实现内圆和外圆磨削,保证很高的同心度。可实现特殊内孔的磨削要求。



工件头架

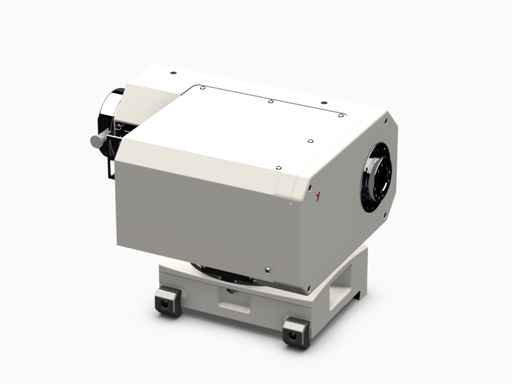

加粗的头架主轴,更高的刚性,适合更重的工件,呆活主轴一体,可顶磨,可夹磨,伺服电机驱动。另外可选配DD电机驱动,头架角度可调。

无间隙的尾架

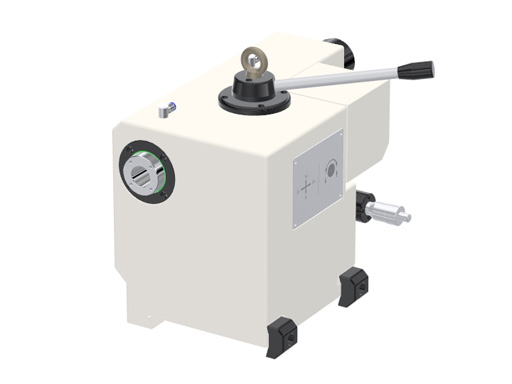

无间隙的结构设计,高精度磨削的保证。顶紧力可调,可气动伸缩,可锥度微调,实现精密的圆柱度要求。


技术参数

X轴

      分辨率0.0001

Z轴

砂轮架

头架

尾架

工作精度
