GTS50内圆磨床

  • 商品详情


机床亮 点

■ 本机床主要用于工件内孔、内端面、外端面、台阶孔的磨削。
■ 机床床身采用浇铸件,变形小,刚性好,机床进给采用十字滑台结构更加能保证工件磨削的圆度。
■ 机床砂轮主轴采用高速电主轴。
■ 机床所有移动导轨采用高精度滚动直线导轨、消除导轨爬行,并且机床X轴安装了光栅尺闭环控制更加精密的控制进给尺寸
■ 工件头架主轴轴承采用进口高精度推力轴承,工件转速为交流变频,无级调速。
■ 机床可配三爪卡盘、液压卡盘、薄膜卡盘、气动卡盘等夹具供用户选配。
■ 机床采用全封闭罩壳,安装油雾分离器保证环境安全卫生。

产品细节



采用动压轴承结构,兼顾重磨削和高精度加工,加工时间缩短

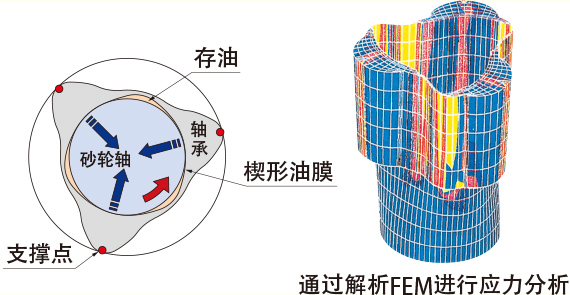

动压结构的非等圆滑动轴承砂轮轴,通过砂轮轴旋转时产生的楔形油膜压力支撑砂轮轴。除了拥有重达1t的支撑力,还可将砂轮旋转精度控制在0.01µm以下,因此不仅能够完成重磨削,同时还能实现高精度磨削。另外,由于砂轮轴不接触金属,因此原则上其性能可永久得到保持。

通过采用宽大的V平导轨,保持高加工效率

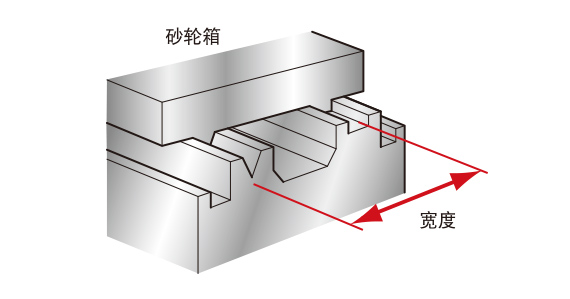

采用扩大了工作台导轨V平间距的宽大型V平导轨。提高工件的支撑刚性,为7.5(特殊规格15)kW的大功率磨削提供助力。宽大型V平导轨可支撑重磨削时砂轮箱承受的磨削负荷,保持高加工效率。

技术参数

X轴

Z轴

砂轮架

头架
