GTS51复合内圆磨床

  • 商品详情

机床亮 点

内圆磨床,顾名思义它主要目的是为了研磨工件内径所设计,传统的内圆磨床通常是以(单一研磨轴)来进行研磨加工,但是为内圆磨床所使用之砂轮外径较小,研削敏锐度较弱,所以通常单一研磨砂轮,只能加工1~3个以下圆径差距较小的加工面。但是随着客户对多工业零件的“多加工面之同心精度”不断要求;当需要高精密或多面加工时,传统单一研磨轴内圆磨床便无法完成,或必须使用克难式的重复装夹方式研磨,而重复装夹会造成误差值增加,并且费时没效率。基于上述传统内圆磨床之缺点,公司所创新研发的:G50复合式内圆磨床,因配备了可旋转砂轮架设计,可以在一个砂轮架上安装4个内外圆以及端面磨削砂轮,可于一次工件夹持中,同时进行内/外圆、内/外端面、正/反斜度等多面加工,在Z研磨轴及Y研磨轴两轴功能相互交替运用之下,有效的增加加工工件的精密度与加工范围,砂轮架安装在十字滑台上解决了每个砂轮加工时同轴度的为题,以防止多个进给轴让工件产生同心不同轴的问题。在功能上适用于工业零件、汽械车零件、电子产业、航太工业、国防工业、汽车零件、轴承、套筒等精密研磨加工数控复合磨床可以做到一次装夹完成16个不同面(圆)的加工。

产品细节

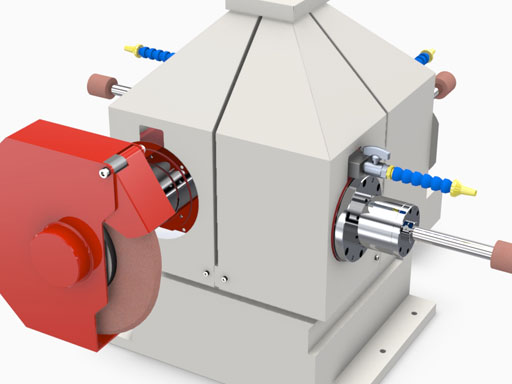

可转磨头

可旋转4工位转台,可设定分度为1度,可安装4个磨头,
根据工艺需要组合内圆和外圆磨头

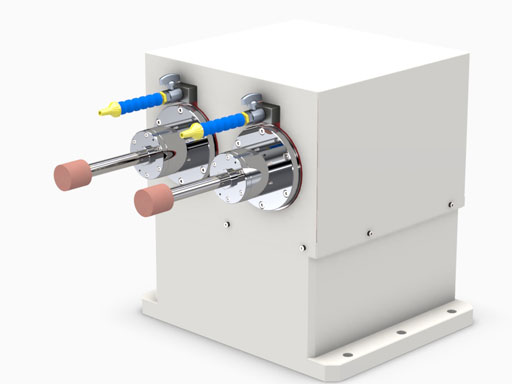

固定式磨头

在只针对内圆磨削的情况下,并排或者单个的内圆磨头可选,
此时砂轮台为固定不旋转

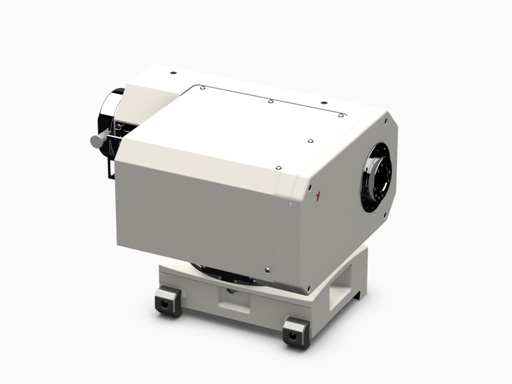

工件头架

A4法兰设计,可与磁吸盘,三爪卡盘方便连接,加粗的主轴结构,
可承受更大的悬臂力矩

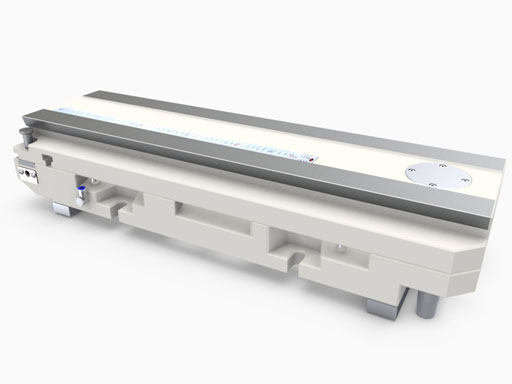

可调锥工作台

对于精密磨削,内孔和外圆的圆柱度至关重要,能够准确调节角度的台面至关重要,可以根据工件不同长度,不同大小,方便的调整头架的位置,从而大大提高机床的灵活性,扩展机床的使用功能。

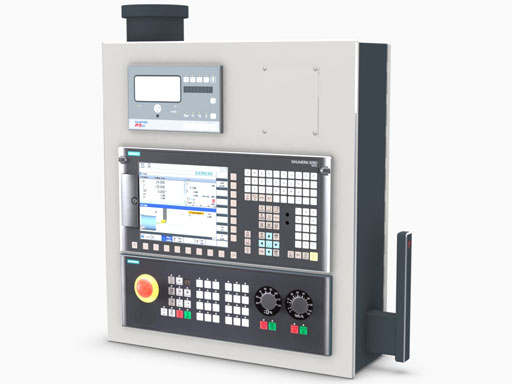

标配828D数控系统

标配西门子828D数控系统,成熟的稳定的数控系统,保证机床稳定,高精度的运行,得益于西门子先进的软件和硬件的匹配,对于全闭环系统可以达到更快的响应速度,软件集成磨削模块,可应对各种磨削应用。

技术参数

X轴

Z轴

砂轮架

头架
