GTS30外圆磨床

  • 商品详情

机床亮 点

○  最具性价比的磨床,轻易满足大部分工件要求,经典的机型,经受市场长期的考验

○  改进的导轨的设计,更适合伺服驱动的结构

○  改进的导轨的设计,更适合伺服驱动的结构

○  改进的导轨的设计,更适合伺服驱动的结构

○  改进的导轨的设计,更适合伺服驱动的结构

○  改进的导轨的设计,更适合伺服驱动的结构

产品细节

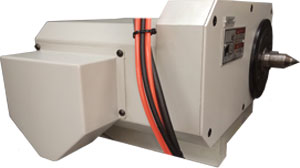

砂轮架

可选配呆活主轴,高刚性设计,内孔跳动小于0.001mm,伺服电机驱动,转速稳定,可通过数控系统快速设置转速,避免繁琐的拆装皮带轮,主轴启停位置可设置,适合工件自动装夹

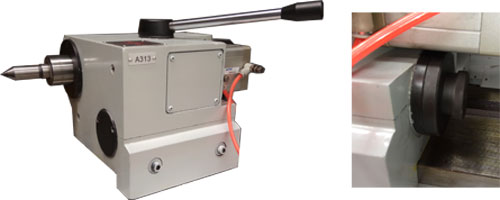

尾架

滑动灵活,无间隙,加粗的尾架轴,适合强力切削,无间隙设计保证了锥度的稳定性,预紧力可通过旋钮调节,可由气缸驱动,带锥度微调,可方便的进行锥度的精密的调节

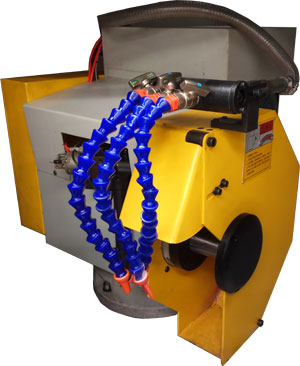

砂轮架

可旋转角度,可磨削同时磨削端面和外圆,标配轴承主轴,高转速,高刚性,免维护,亦可选配动压或动静压主轴。砂轮线速度达120m/s,适合普通砂轮和CBN砂轮磨削。 变频电机确定,砂轮线速度可调。 强力冷却的冷却系统,有效的带走高速磨削的热量

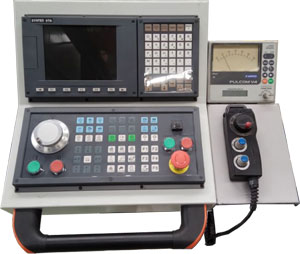

机床控制

标配新代21系列总线系统,专门针对磨削工艺进行二次开发。编程方式简单易学,外接手轮,方便操作调试。兼容主流品牌的外径量仪和端面量仪。内置砂轮修整补偿程序模块,内置测量程序模块。



通过采用宽大的V平导轨,保持高加工效率

采用扩大了工作台导轨V平间距的宽大型V平导轨。提高工件的支撑刚性,为7.5(特殊规格15)kW的大功率磨削提供助力。宽大型V平导轨可支撑重磨削时砂轮箱承受的磨削负荷,保持高加工效率。


技术参数

X轴

Z轴

砂轮架

头架

尾架

工作精度
