进口通用型精密平面磨床

冈本机床(上海)有限公司采用国外最前沿的技术,拥有一批多年从事平面磨床设计、制造、检测、售后服务的技术人员,自建厂以来本着“优质就是品牌”的经营理念,不断实践创新,强化内部管理。结合了多种磨床设计结构特性,研制出性能卓越品质超群的高精密平面成型磨床。

  • 商品详情

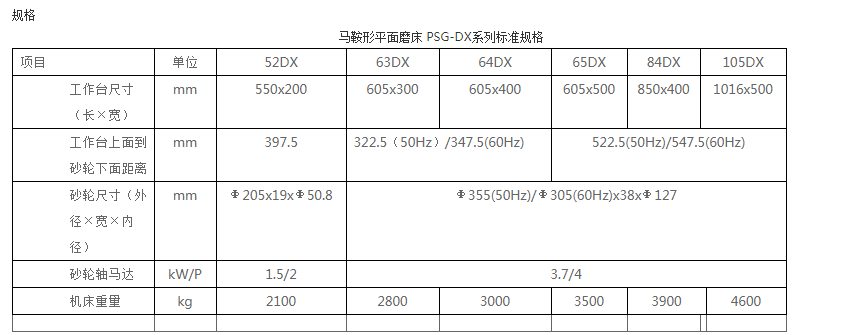

精密平面磨床 PSG-DX系列(马鞍型)

Precision Surface Grinding Machine

~引领世界平面磨床行业,长期畅销机型~

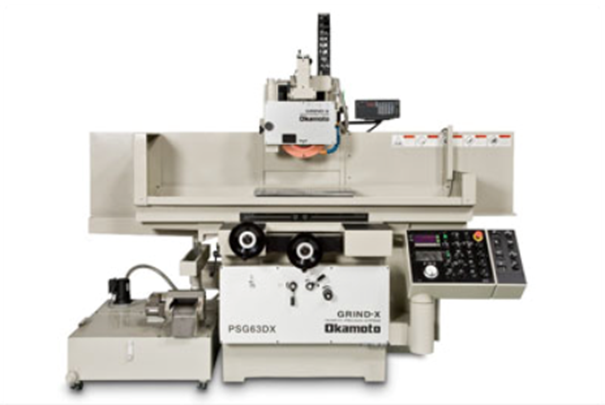

精密平面磨床

PSG63DX

※   本机照片中含部分特殊选项

产品系列

PSG52DX·PSG63DX·PSG64DX·PSG65DX·PSG84DX·PSG105DX

产品理念

出货达10000台以上,获全世界各个用户支持的长期畅销机型

特点

l   适合各种客户群体需求的操作性能,粗磨,精磨及光磨实现自动加工循环,并可手动随意改变加工条件。

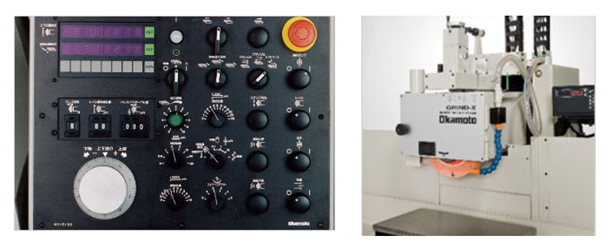

l   操作面板上的手轮手动操作机床的上下微进给,刷新以往的机床概念。

l   上下进给采用AC伺服电机,最小下刀量可从0.1μm开始选择。

l   可以配备砂轮上部修整器及修砂自动补偿功能,即使对于难磨削材料也可以轻松的使用通用机进行磨削。

l   修砂的磨削量及砂轮磨损补偿量均可自动进行补偿,控制面板上自动显示目前位置,全部自动循环。

l   不论是对于连续进刀还是垂直下刀的磨削方式,都较以往大幅度缩减了加工时间。

l   左右滑动面采用V-V构造的导轨形式。用油膜的浮沉来控制平衡性更好的提高了机床的直线度。


配套销售

将必要的附属品做成配套。降低制造及资源成本,向用户提供廉价的价格。

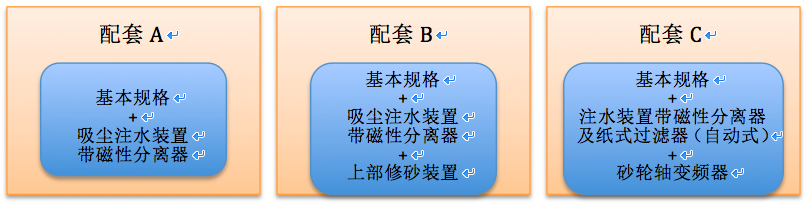

PSG-DX系列配套销售

机床的基本规格及附属品的详细信息请针对各地区像附近的事务所进行咨询。

屏幕快照 2017-01-19 15.28.47.png

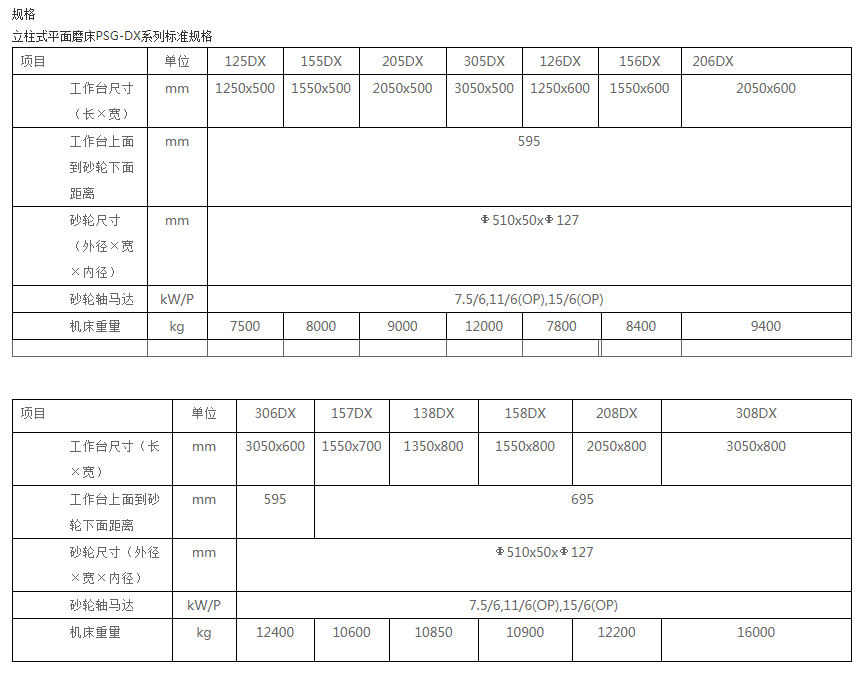

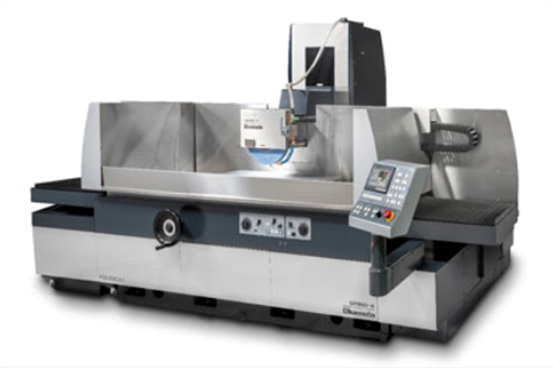

精密平面磨床 PSG-DX系列(立柱式)

Precision Surface Grinding Machine

~从精密零件到大型工件,高效率的加工技能~

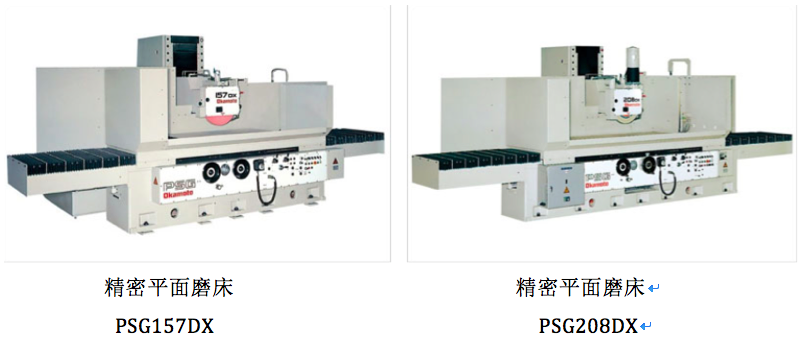

屏幕快照 2017-01-22 15.17.59.png

※   本机照片中含部分特殊选配项

产品系列

PSG125DX·PSG126DX·PSG138DX·PSG155DX·PSG156DX·PSG157DX·PSG158DX·PSG205DX·PSG206DX·PSG208DX·PSG305DX·PSG306DX

PSG308DX

产品理念

操作性能优越并采用高刚性立柱形式,对应大型及高精度的工件加工类型。丰富的产品阵容及优异的实绩可根据用户的实际应用提供最适合的机型。

特点

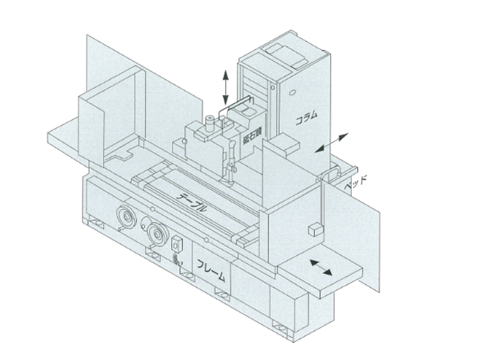

l   由于采用立柱形式,工作台左右立柱前后(砂轮头)均为独立移动,即使装载大型,超重型工件前后也不会发生移动。操作员和工件的前后位置始终保持一定距离,使操作性更加优越。

l   由于工作台左右为全支撑设计,对于超重型工件,即使在反向移动时也不会影响机床的稳定性,有效的确保了加工精度。

l   机床的操作面板及控制手轮均设计在机身的前面,符合人体力学便于操作,并可以配备连锁功能。

l   采用自主独立开发的软件系统(粗磨→精磨→无火花磨削→工作台右端停止),可轻松设置全自动磨削循环。磨削条件可使用数字开关边确认边设置,自动循环的过程中也可以介入手动操作。即使在手动介入时也可以数字化的形式正确的反馈目前的切削位置,手动介入解除时同时自动循环复位,继续余量的磨削。

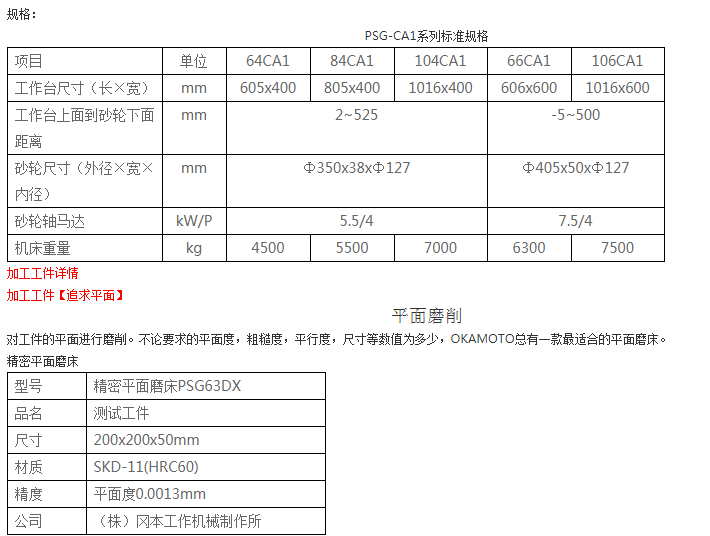

精密平面磨床 PSG-CA1系列

Precision Surface Grinding Machine

〜彩色触屏、高刚性机身、高能力切削砂轮作业〜

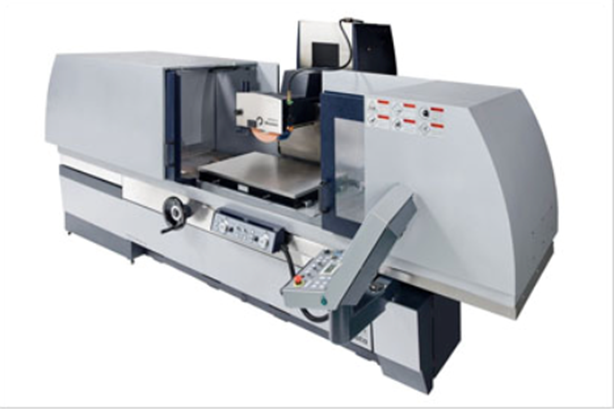

精密平面磨床

PSG106CA1

※   本机照片中含部分特殊选配项

产品系列

PSG63CA1·PSG64CA1·PSG66CA1·PSG84CA1·PSG104CA1·PSG106CA1

产品理念

业界内最高等级的高刚性机身、自动进行修砂和作业循环的通用型精密平面磨床

特点

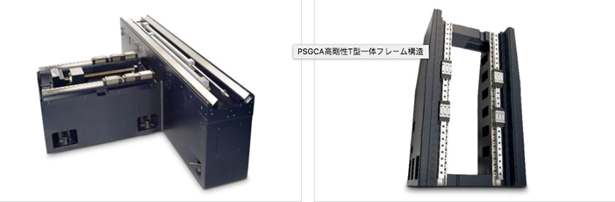

l   采用特殊T型一体框架构造及直线度优越的左右V-V导轨面;采用大型工件装卸方便,工序简单的立柱型结构;采用双液缸的方式使机床的承载重量大幅增加。即使工作台移动满程,工件也不会发生悬垂,确保加工的稳定性。

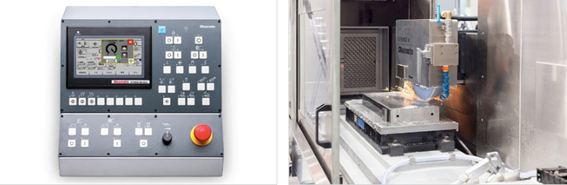

l   为了使操作更加容易,采用全新的控制系统及操作画面。操作画面采用彩色LCD触摸屏,附有标准工作台上自动进行修砂补正的功能,对于很难磨削的材料也可自动完成循环。

l   标准配置中配备切削能力良好的砂轮(特殊专利砂轮),机身使用高刚性材料组装,使机床的切削量相比以往有所提升。

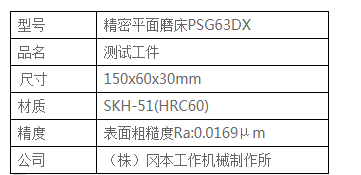

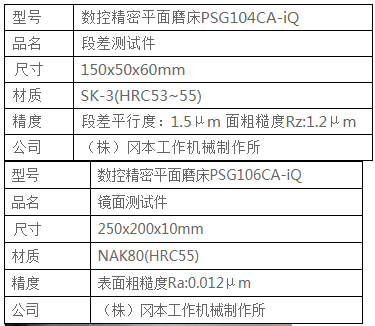

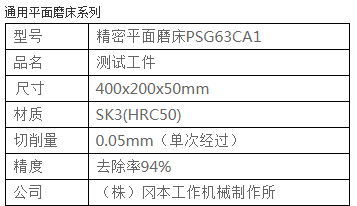

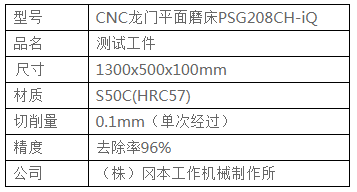

加工工件【追求高效率】

高效率、下刀量大

采用高刚性床身,强切削力砂轮,优质磨削液等,达到超越以往常识的切削量。

并且采用直线电机驱动,提高工作台的反向移动速度,实现突破性的高效率磨削。

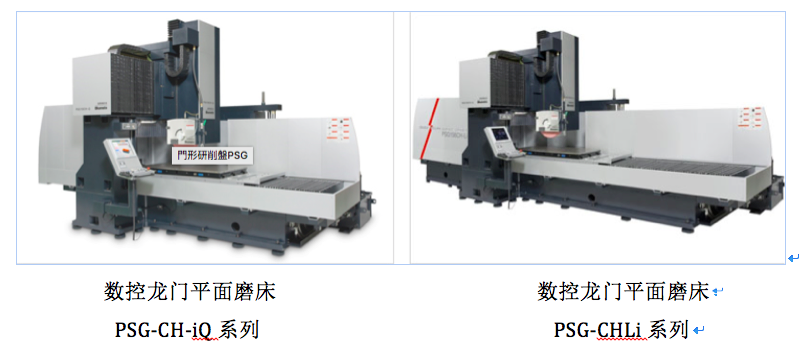

龙门平面磨床系列




屏幕快照 2017-01-22 15.08.38.png

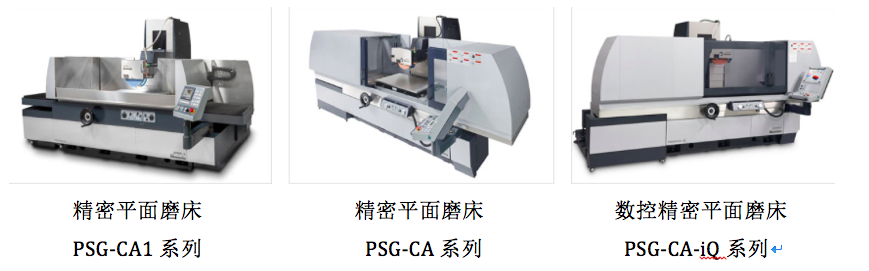

屏幕快照 2017-01-22 15.15.35.png





屏幕快照 2017-01-22 15.16.12.png

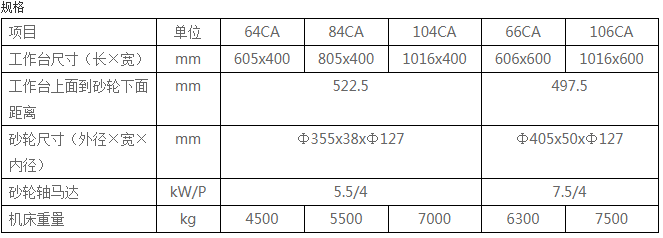

精密平面磨床 PSG-CA系列

Precision Surface Grinding Machine

~对应大型工件,中型立柱式平面磨床的决定版~

精密平面磨床

PSG106CA

※   本机照片中含部分特殊选配项



产品系列

PSG64CA·PSG66CA·PSG84CA·PSG104CA·PSG106CA

产品理念

业界内最高等级的高刚性机身、自动进行修砂和作业循环的通用型精密平面磨床

l   采用特殊T型一体框架构造及直线度优越的左右V-V导轨面;采用大型工件装卸方便,工序简单的立柱型结构;采用双液缸的方式使机床的承载重量大幅增加。即使工作台移动满程,工件也不会发生悬垂,确保加工的稳定性。

l   标准配置中配备切削能力良好的砂轮(特殊专利砂轮),机身使用高刚性材料组装,使机床的切削量比以往更加提升。

l   基本规格与以往的PSG-DX系列相同,带有上下自动切削及左右前后自动定位等功能,是打开磨床未来大门的通用型精密磨床。
