进口旋转式精密平面磨床

冈本机床(上海)有限公司采用国外最前沿的技术,拥有一批多年从事平面磨床设计、制造、检测、售后服务的技术人员,自建厂以来本着“优质就是品牌”的经营理念,不断实践创新,强化内部管理。结合了多种磨床设计结构特性,研制出性能卓越品质超群的高精密平面成型磨床。

  • 商品详情

旋转式精密平面磨床 PRG-DX系列

Precision Rotary Surface Grinding Machine

~从单品到量产的高品质高效率加工~

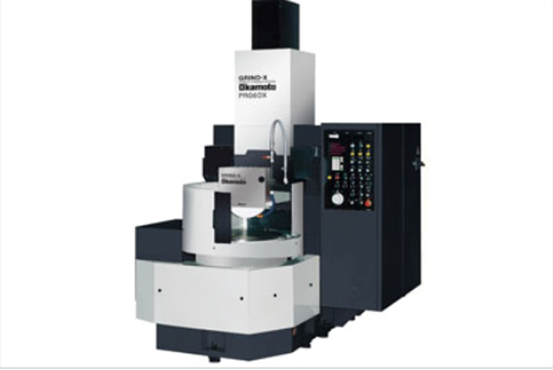

旋转式精密平面磨床

PRG6DX

※本机照片中包含部分选配项

产品系列

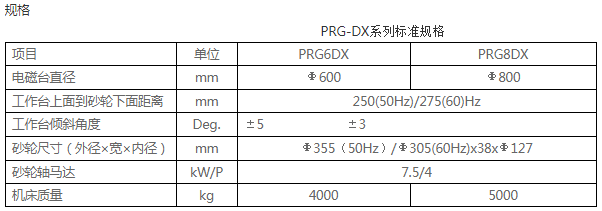

PRG6DX·PRG8DX

产品理念

利用我司独有的控制装置实现0.1μm的进给,使旋转式磨削更加熟练。

产品特点

1. 采用独有的门型构造,可以实现稳定进给,保证高精度。砂轮轴在门型的导轨面上移动,操作性能优越,可控制下刀时的形态变化。操作员无需变化作业位置,磁台上方高度低,方便工件的装卸。

2. 砂轮轴上下·前后进给由独有的控制装置及AC伺服马达控制。上下进给最小可设定为0.1μm。

3. 可自动循环粗磨→精磨→无火花磨削→砂轮停止在工件外周

4. 即使在自动循环过程中,也可在阶段进刀时追加额外加工,改变工作台旋转速度,总磨削残量,砂轮旋转速度等。





CNC旋转式精密平面磨床 PRG-DXNC系列

CNC Precision Rotary Surface Grinding Machine

~从单品到量产高品质加工的拔群能力~

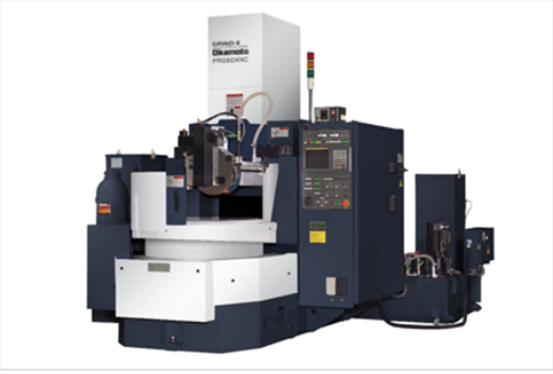

CNC旋转式精密平面磨床

PRG8DXNC

※本机照片中包含部分选配项

产品系列

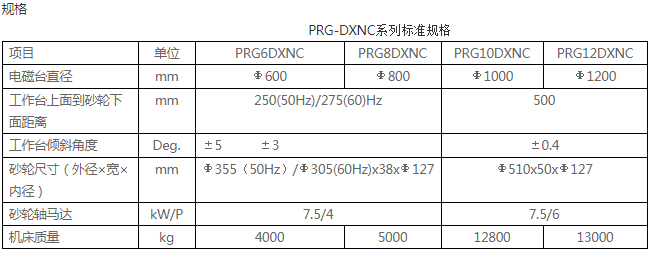

PRG6DXNC·PRG8DXNC·PRG10DXNC·PRG12DXNC

产品理念

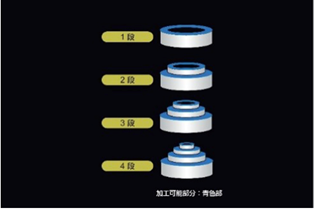

标准的图形对话软件,最多可进行4段的台阶加工,加工模式可选则连续进刀或垂直进刀。


产品特点

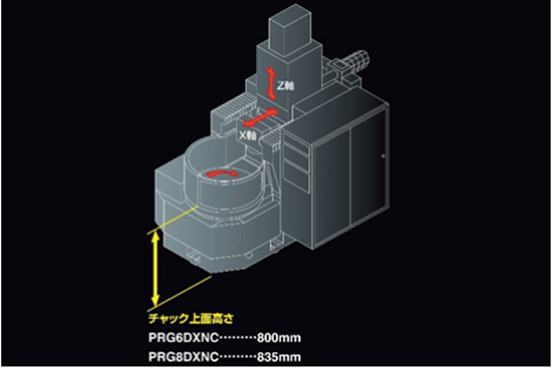

1.采用独有的门型构造,可以实现稳定进给,保证高精度。砂轮轴在门型的导轨面上移动,操作性能优越,可控制下刀时的形态变化。操作员无需变化作业位置,磁台上方高度低,方便工件的装卸。

2. 可工作台倾斜加工。通过简单的操作使工作台倾斜,适合中凸,中凹的锥形和刀类的工件加工。

3. 根据标准的对话画面的指示,仅需要输入必要的加工参数便可实行自动循环。





CNC旋转式超精密平面磨床 UPR3NC/UPR18NC

CNC Ultra Planarization Rotary Surface Grinding Machine

~超精确,超精密,超高产~

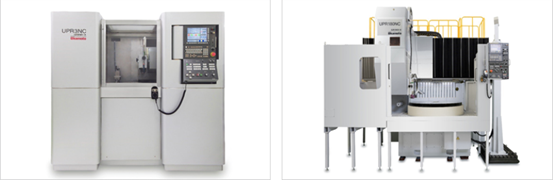

CNC旋转式超精密平面磨床                CNC旋转式超精密平面磨床

UPR3NC                                              UPR18NC

※本机照片中包含部分选配项

产品系列

UPR3NC·UPR18NC

产品理念

可对应超高速旋转主轴时代的高精度加工,最适合CD模具及精密刀具的旋转式平面磨床。

产品特点

UPR3NC

1.可对应平行/平面度0.3μm,Φ300mm以内的超精密加工。可变油压式导轨系统/工作台为空气轴承/最高等级旋转工作台。

2. 采用旋转式工作台空气轴承的精度可达径向/轴向工0.05μm。

3. 机床为超精密部件构造,上下最小进刀量可达10nm。

UPR18NC

4. 根据不同的应用,机床的配置会发生改变,对应具体加工要求对用户进行定制。
