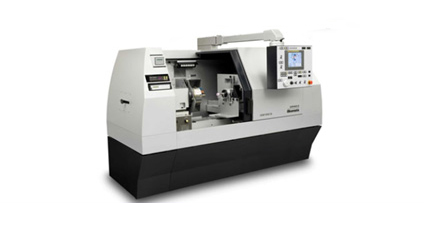

midimg

进口精密内圆磨床

冈本机床(上海)有限公司采用国外最前沿的技术,拥有一批多年从事平面磨床设计、制造、检测、售后服务的技术人员,自建厂以来本着“优质就是品牌”的经营理念,不断实践创新,强化内部管理。结合了多种磨床设计结构特性,研制出性能卓越品质超群的高精密平面成型磨床。

  • 商品详情

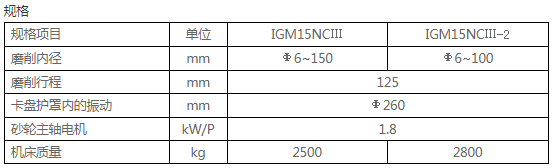

数控精密内圆磨床  IGM15NCⅢ/15NCⅢ-2

CNC Precision Internal Grinding Machine Series

~实现数控内圆磨床的轮廓加工及复杂形状加工~

屏幕快照 2017-01-22 17.41.13.png

※   本机照片中含部分特殊选配项

产品系列

IGM15NCⅢ·IGM15NCⅢ-2

产品理念

简易文字触屏操作面板及自动设置输入数据功能,彻底缩短加工作业时间。

冈本公司自行研发的软件操作系统,可以对应轮廓形状和复合加工,即使是对超硬合金也可同样对应。

特点

l   与IGM15EXⅢ装有同样的软件系统,在输入砂轮粒度,砂轮宽度之后输入工件最终外径尺寸后即可生成最佳磨削及修砂条件。

l   操作画面无需输入文字,一边看着操作面板一边触屏即可完成操作。由于采用了触屏的方式进行控制,省去了不必要的开关安装,更加简便。

l   IGM15NCⅢ的选配中备有2轴同空椎体·轮廓成形软件。不仅可以完成高难度的磨削而且可以保存磨削条件。

l   IGM15NCⅢ-2相比双砂轮轴的机床,对于段差式孔穴·端面·椎体·外周加工均可用同一次装夹进行磨削。提高了同心度及直角度的精度。并且进给轴采用闭环·光栅反馈的方式,从而进一步提升了尺寸精度。

直接加工设定画面端面加工设定画面




选项

轮廓磨削软件系统 ~EDELAC Win~

对于轮廓的形状加工,机床的性能及常年经验累积得出的加工参数均十分重要。EDELAC Win可读取CAD的数据,不仅可以独自进行判断并选择最合适的加工程序,而且电脑画面上可现实砂轮的行动轨迹。对于因砂轮和工件干涉肉眼很难判断的内面加工十分有利。

镜面轮廓磨削

表面粗糙度可达到Ra0.03μm



工件详情

从工件寻找【内圆】(内部内容待翻译)


精密内圆磨床IGM2MB

Precision Internal Grinding Machine Series

~可保存加工参数设置的最新型内圆磨床~

精密内圆磨床

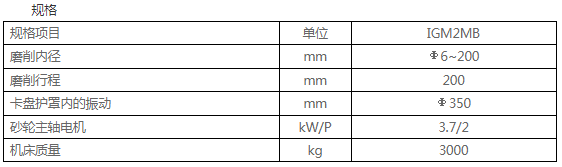

IGM2MB

※   本机照片中含部分特殊选配项

产品系列

IGM2MB

产品理念

高精度·操作性·高性能·适合量产的通用型内圆磨床

特点

l   不仅是LCD画面进行数据收入,还首次搭载可使用选择开关设置工作台移动速度及磨削条件的变化技能。解决通用型机床与专用数据记录对立的问题,可最多记录36条加工参数。

l   工作台及导轨面驱动采用丝杠和直动式导轨,可实现内断面的位置准确确定,反复操作的高精度和高刚性。并且低油压的温度管理设置减少了很多不便的更换困扰。

l   工作台位置的数据输入,采用在操作画面上以图号标记的方式。操作性良好,向着未来进发的新机型。

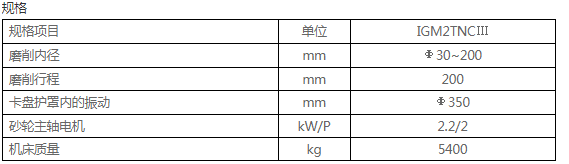

数控精密内圆磨床 IGM2TNCⅢ/IGM2TNC-4

CNC Precision Internal Grinding Machine Series

~最适合主轴,圆柱形工件等的内面磨削加工~

屏幕快照 2017-01-22 17.42.19.png

产品系列

IGM2TNCⅢ·IGM2TNC-3·IGM2TNC-4

产品理念

IGM2TNCⅢ:最长可加工1000mm的工件,主轴最大可旋转15°的大型内圆床

IGM2TNC-3/4:最长可加工1000~2000mm长的工件。(其他要求可另外详谈)

特点

l   图形对话式的软件,最多可连续进行8个加工循环。工作台反向移动位置及起始下刀位置既可输入关键数据也可以对刀定位的方式进行设置。

l   当工件的长度发生变化的时候,工作主轴台可以向左右进行切换。并且在自动循环中可进行修砂,中断循环及退刀等操作。

l   视条件而定可对长工件的断面进行磨削。




※   IGM2TNC-3的IGM2TNC-4规格如有需要需另外详谈





数控小型立式内圆磨床 IGM1V

CNC Vertical Type Internal Grinding Machine Series

~具高产性的小型立式内圆磨床~

数控小型立式内圆磨床

IGM1V

※   本机照片中含部分特殊选配项

产品系列

IGM1V

产品理念

面向汽车中型零部件的批量加工,紧凑型内圆磨床。

特点

l   将开口控制在1m以内的设计前提,机械要素的细节部分肉眼可见,实现开口840mm的细线形状。

l   上下进给,工作台的移动速度可达15m/min进行高速接触,并搭载每分钟往返490次的超强技能(行程宽2mm),使循环时间得到飞跃性的提升。

l   选配中可装载小型垂直多关节机器人机外测定装置。

可实现【工件更换】→【洗净】→【测定】→【补正】的连续动作。
