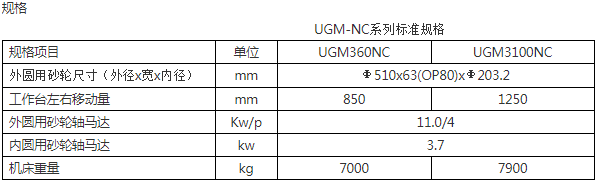

CNC精密复合外圆磨床 UGM360NC

CNC Precision Universal Grinding Machine Series

~以外圆为本设计的欧洲风复合磨床~

CNC精密复合外圆磨床

UGM360NC

※本机照片中含部分选配项

产品系列

UGM360NC·UGM3100NC

产品理念

搭载外圆，斜面和内孔加工的砂轮轴。一次装夹完成复合加工，缩短加工时间。

产品特点

l   搭载外径，斜面和内孔加工的砂轮轴。一次装夹在自动旋转状态下，可连续进行外圆，端面，内孔磨削等复合加工。附带在线测量及自动补正功能，所以可进行高精度的自动循环加工。

l   机床框架采用T型一体构造。无悬垂，磨削稳定，精度高。

l   利用DD电机驱动控制主轴旋转，准确的定位，保证高精度磨削。

                  砂轮座内孔磨削端面磨削

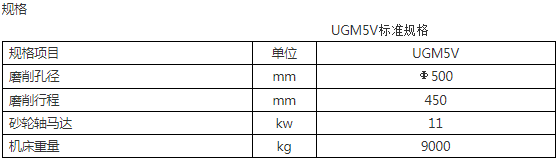

CNC精密立式复合外圆磨床 UGM5V

CNC Vertical Type Universal Grinding Machine

~针对大型工件复合磨削的复合磨床~

CNC精密立式复合外圆磨床 UGM5V

UGM5V

※本机照片中包含部分选配项

产品系列

UGM5V

产品理念

针对大型工件可进行内孔，外圆和端面连续复合磨削加工的复合磨床。

产品特点

l   可利用一次装夹进行内孔，外圆和端面的磨削。可进行高直角度及圆度的磨削加工。

l   紧凑型设计，节省空间。

l   砂轮轴自动旋转及ATC（Auto Tool Changer）为标准规格。搭载大径砂轮使用的旋转砂轮修整器。

（外，端面磨削）（内孔磨削）

加工工件【外圆】

外圆

使用外圆磨床对圆筒状工件的外圆及端面进行磨削。

利用复合磨床UGM系列可进行外圆，内孔，端面的全自动加工。

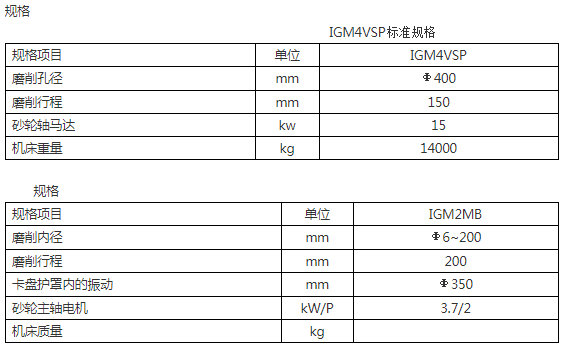

CNC立式内圆磨床 IGM4VSP

CNC Vertical Type Internal Grinding Machine Series

~针对大型工件的立式超精密复合磨床~

CNC立式内圆磨床

IGM4VSP

※本机照片中包含部分选配项

产品系列

IGM4VSP

产品理念

可实现令人惊叹的真圆度的立式复合内圆磨床。

产品特点

l   工作主轴采用气浮轴承，对于内径300mm的工件可达到惊人的真圆度。

l   选配件中配备AWC（Auto Work Changer）

l   砂轮轴手动旋转为标准规格。

（内孔磨削）（外，端面磨削）
