精密平面磨床 PSG-DX系列（马鞍型）

Precision Surface Grinding Machine

~引领世界平面磨床行业，长期畅销机型~

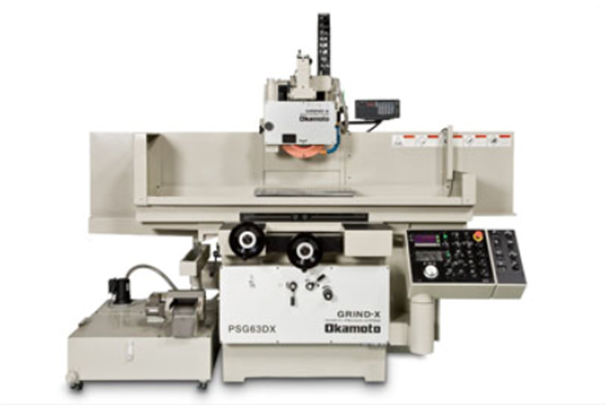

精密平面磨床

PSG63DX

※   本机照片中含部分特殊选项

产品系列

PSG52DX·PSG63DX·PSG64DX·PSG65DX·PSG84DX·PSG105DX

产品理念

出货达10000台以上，获全世界各个用户支持的长期畅销机型

特点

l   适合各种客户群体需求的操作性能，粗磨，精磨及光磨实现自动加工循环，并可手动随意改变加工条件。

l   操作面板上的手轮手动操作机床的上下微进给，刷新以往的机床概念。

l   上下进给采用AC伺服电机，最小下刀量可从0.1μm开始选择。

l   可以配备砂轮上部修整器及修砂自动补偿功能，即使对于难磨削材料也可以轻松的使用通用机进行磨削。

l   修砂的磨削量及砂轮磨损补偿量均可自动进行补偿，控制面板上自动显示目前位置，全部自动循环。

l   不论是对于连续进刀还是垂直下刀的磨削方式，都较以往大幅度缩减了加工时间。

l   左右滑动面采用V-V构造的导轨形式。用油膜的浮沉来控制平衡性更好的提高了机床的直线度。

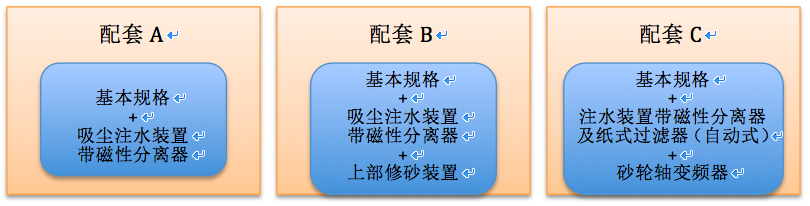

配套销售

将必要的附属品做成配套。降低制造及资源成本，向用户提供廉价的价格。

PSG-DX系列配套销售

机床的基本规格及附属品的详细信息请针对各地区像附近的事务所进行咨询。

精密平面磨床 PSG-DX系列（立柱式）

Precision Surface Grinding Machine

~从精密零件到大型工件，高效率的加工技能~

                                                  ※   本机照片中含部分特殊选配项

产品系列

PSG125DX·PSG126DX·PSG138DX·PSG155DX·PSG156DX·PSG157DX·PSG158DX·PSG205DX·PSG206DX·PSG208DX·PSG305DX·PSG306DX

PSG308DX

产品理念

操作性能优越并采用高刚性立柱形式，对应大型及高精度的工件加工类型。丰富的产品阵容及优异的实绩可根据用户的实际应用提供最适合的机型。

特点

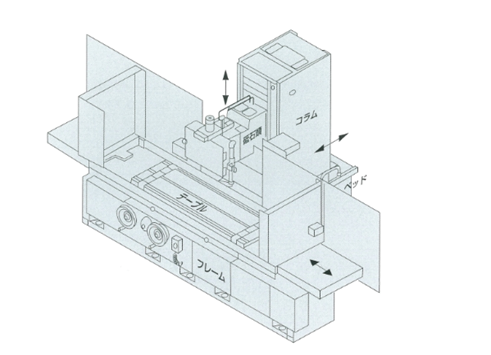

l   由于采用立柱形式，工作台左右立柱前后（砂轮头）均为独立移动，即使装载大型，超重型工件前后也不会发生移动。操作员和工件的前后位置始终保持一定距离，使操作性更加优越。

l   由于工作台左右为全支撑设计，对于超重型工件，即使在反向移动时也不会影响机床的稳定性，有效的确保了加工精度。

l   机床的操作面板及控制手轮均设计在机身的前面，符合人体力学便于操作，并可以配备连锁功能。

l   采用自主独立开发的软件系统（粗磨→精磨→无火花磨削→工作台右端停止），可轻松设置全自动磨削循环。磨削条件可使用数字开关边确认边设置，自动循环的过程中也可以介入手动操作。即使在手动介入时也可以数字化的形式正确的反馈目前的切削位置，手动介入解除时同时自动循环复位，继续余量的磨削。
